Армирование дорожного бетонного покрытия

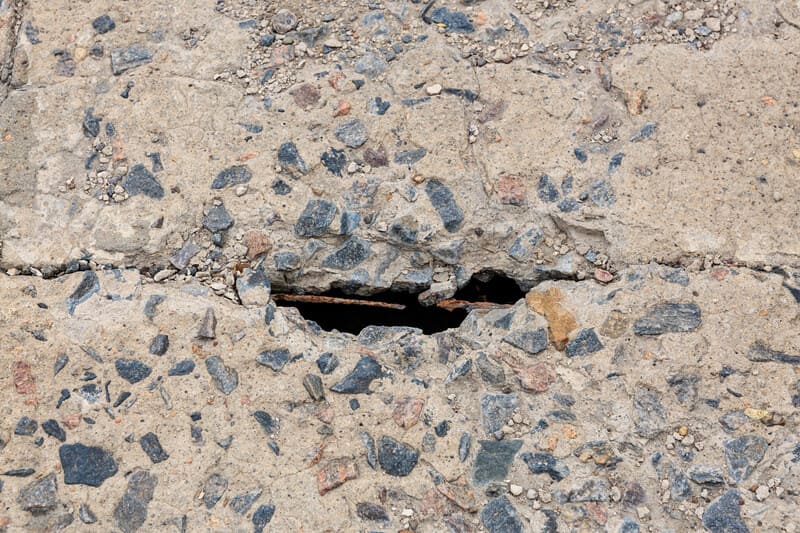

Хотя дорожный бетон чрезвычайно прочен и теоретически рассчитан на 50…70 лет эксплуатации, он является жёстким материалом, который подвержен трещинам и разрушению поверхности при постоянном воздействии механических напряжений, влаги, химического воздействия антиобледенительных солей и прочих негативных факторов, разрушающих связующее вещество цемента (см. рис. 1). Поэтому фактическая долговечность бетонных покрытий автотрасс намного ниже нормативных сроков. Выход видится в эффективном армировании бетонных дорог.
Зачем армировать бетонные дороги?
Роль армирования
Армирование бетонных дорог (с использованием стальных прутьев, проволочной сетки или волокон) необходимо для обеспечения прочности на растяжение, контроля трещин и обеспечения долговечности при тяжёлых, повторяющихся транспортных нагрузках. Хотя бетон прочен на сжатие, он слаб по напряжениям растяжения. Арматура предотвратит разрушения конструкции, снизит расходы на текущее обслуживание и позволит покрытию выдерживать вредные воздействия окружающей среды.
Ключевые причины усиления бетонных дорог
Прочность на растяжение и несущая нагрузка. Бетон хрупкий и прочный только при сжатии. Армирование бетонных дорог обеспечивает прочность на растяжение, необходимую для противодействия трещинам, разрыву и сдвиговым силам, вызванным тяжёлыми нагрузками на транспортные средства.

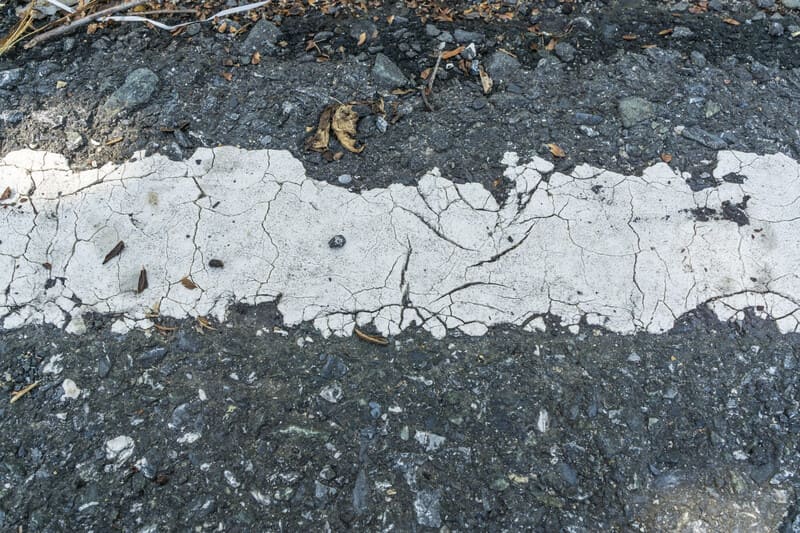

Контроль трещин: арматура контролирует ширину и структуру трещин, вызванных усадкой и тепловым движением (расширением и сжатием), не доводя дело до структурных разрушений бетона (см. рис.2).
Повышенная долговечность и срок службы: благодаря контролю трещин железобетонные поверхности становятся более прочными, требуют меньшего ухода и имеют более длительный срок службы даже при интенсивном движении.
Конструктивная целостность: это позволяет бетону выдерживать нагрузки, вызванные движением подстилающих слоев и факторами окружающей среды, уменьшая общую толщину, необходимую для покрытия.

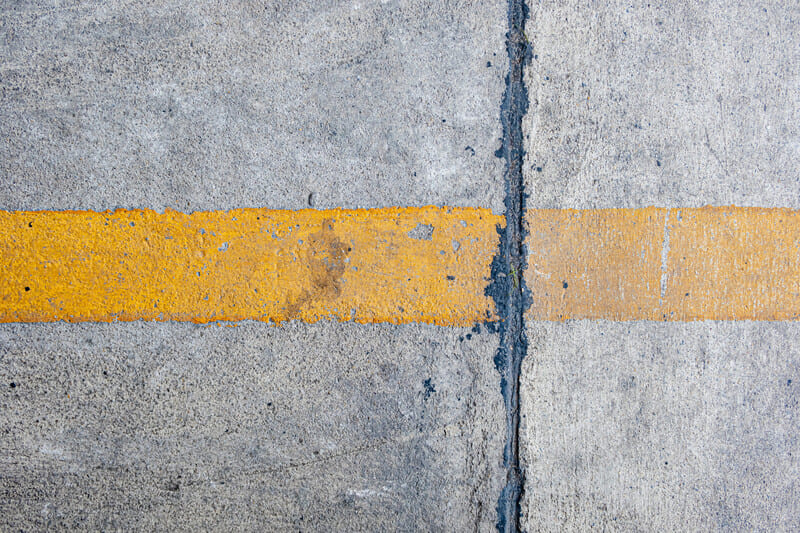

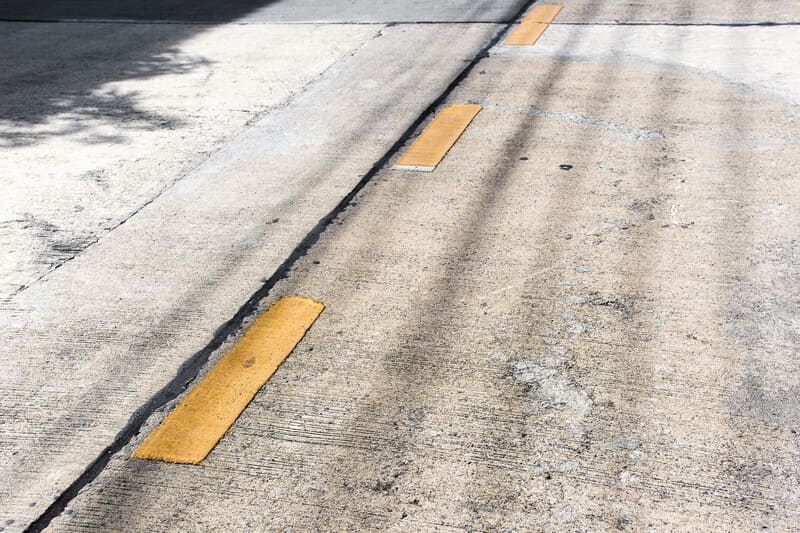

Уменьшение расстояния между швами: правильное усиление позволяет увеличить расстояние между соединениями участков дороги (см. рис.3), что улучшает качество езды и упрощает обслуживание.
Армирование дорожного бетонного покрытия особенно важно для шоссе, взлётно-посадочных полос аэропортов и дорог, подвергающихся интенсивному, постоянному движению.
Технологии армирования дорожных бетонных покрытий
Технологии армирования дорожных бетонных покрытий направлены на повышение прочности на разрыв, контроль распространения трещин и повышение долговечности при больших нагрузках. Современные методы включают инновации в материалах, структурное усиление и методы восстановления, которые превращают старые бетонные дороги в устойчивые покрытия.
Распространенные варианты

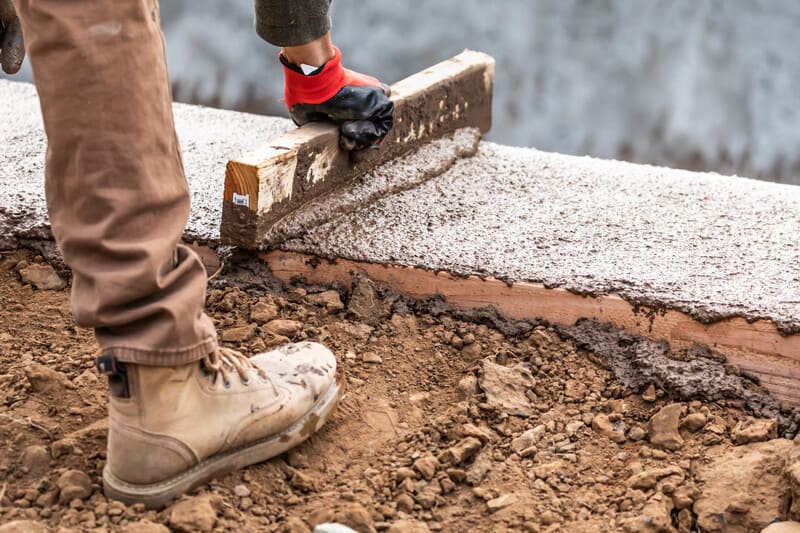

Применение фибробетона (см. рис.4). Макросинтетические волокна фибробетона вводятся непосредственно в бетонную смесь для обеспечения трехмерного армирования, что уменьшает усадочные трещины, повышает пластичность и устраняет необходимость в традиционной стальной сетке во многих применениях, таких как стыковое плоское бетонное покрытие.
Композитная арматура из полимеров (см. рис.5). Использование стеклянных или углеродных волокон в смоляной матрице позволяет обеспечить противокоррозионное армирование. При строительстве автомагистралей стеклопластиковая сетка используется в качестве альтернативы стальной арматуре, обеспечивая высокую усталостную прочность.
Непрерывное стальное армирование дорожного бетонного покрытия (см. рис.6). В этом методе используется большое количество продольных стальных стержней для плотного скрепления трещин (обычно менее 0,3 мм). Этот метод устраняет необходимость в поперечных швах, за исключением строительных швов, обеспечивая гладкую поверхность дорожного бетона, идеальную для интенсивного движения.
Армирование георешеткой (см. рис.7). Механически стабилизированные слои георешетки размещаются внутри несвязанного слоя заполнителя под бетонной плитой, чтобы обеспечить ограничение, уменьшить деформацию и улучшить несущую способность фундамента.
Применение бетона повышенной плотности. Материал представляет собой безусадочную бетонную смесь, дополнительно уплотняемую тяжелыми катками. Это обеспечивает плотное и жесткое покрытие, подходящее для тяжелых условий эксплуатации, таких как бетонные покрытия портовых терминалов или дорог для тяжелых грузовиков.
Обзор перспективных технологий
Применяются:
- Высокотехнологичная композитная арматура с исключительными механическими свойствами, что позволяет сократить расход материала и повысить долговечность;
- Самовосстанавливающийся бетон: эта технология использует бактерии или микрокапсулы с заживляющими веществами (например, лактатом кальция), которые активируются при образовании трещин, автоматически заполняя их кальцитом для восстановления структурной целостности;
- Сплавы с памятью формы: стержни из таких сплавов могут подвергаться предварительному напряжению для обеспечения активного, самоцентрирующегося и ремонтно-активного армирования настилов мостов и участков шоссе с высокими нагрузками;
- Технология высокочастотных вибраций, разрушающих существующие бетонные покрытия на мелкие взаимосвязанные куски. Далее их превращают их в базовый слой, который исключает отражающее растрескивание.
Сборное железобетонное покрытие (см. рис.8): бетонные плиты заводского производства транспортируются и устанавливаются на месте, обеспечивая высококачественные швы, быстрое строительство и высокую прочность для быстрого ремонта.
Организационные мероприятия
Если многие из перечисленных технических решений еще только начинают внедряться в практику дорожного строительства, то описываемые далее методы повышения долговечности бетонных дорог основываются на целенаправленном применении известных технологических приемов. Среди них:
Дополнительные цементные материалы - летучая зола, измельченный гранулированный доменный шлак или микрокремнезем, снижает теплоту гидратации, снижает проницаемость и увеличивает долговременную прочность бетонного покрытия;
Наноматериалы в виде волокон, трубок или оксидов (в частности, SiO2 или TiO2), которые увеличивают прочность, долговечность и свойства самовосстановления бетона.
Эти технологии направлены на продление срока службы дорожного покрытия, минимизацию технического обслуживания и повышение устойчивости инфраструктурных проектов.
Выбор компонентов армирования дорожного бетонного покрытия и от чего он зависит
Выбор метода армирования бетонного дорожного покрытия определяется необходимостью выдерживать растягивающие напряжения, контролировать образование трещин и обеспечивать передачу нагрузки между плитами, причем выбор зависит от интенсивности движения транспорта, устойчивости земляного полотна, типа конструкции дорожной одежды и бюджета. Ключевые компоненты включают стальную арматуру, сварную сетку, дюбели, анкеры и, все чаще, стеклопластиковые сетки.
Общие компоненты арматуры и их функции

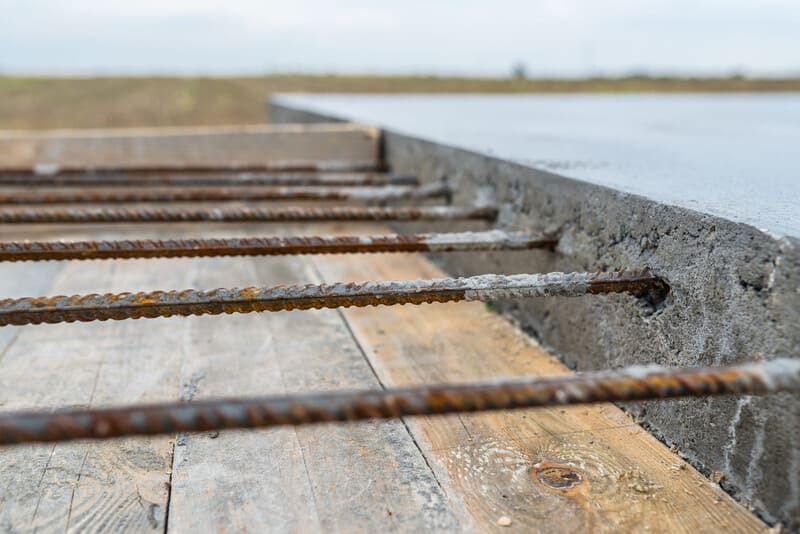

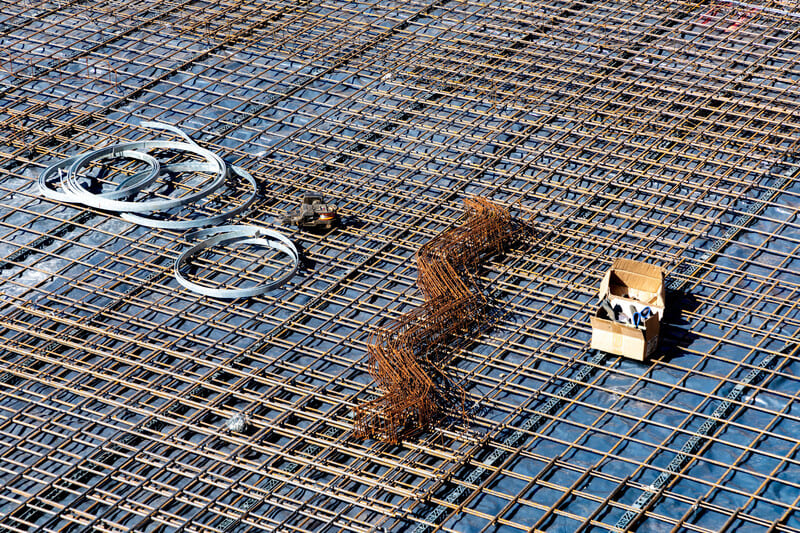

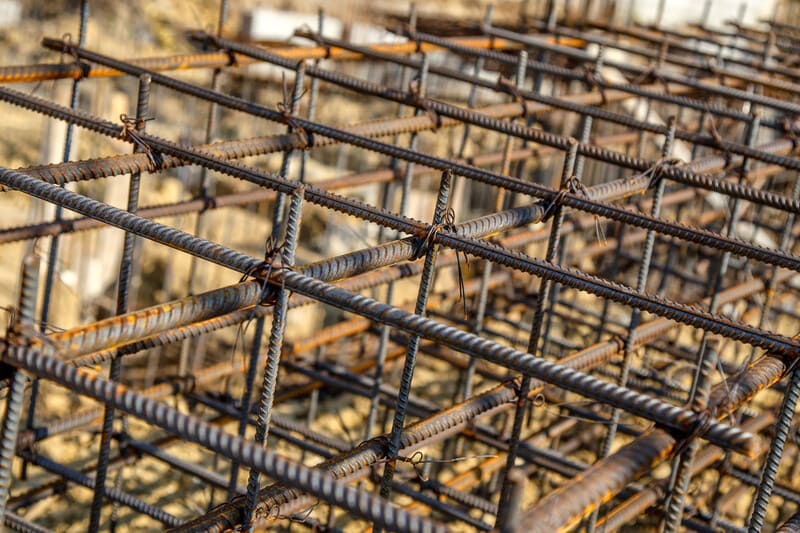

Продольный/поперечный арматурный стержень (арматура или сетка, см. рис.9). Используется для контроля ширины и расстояния между трещинами, особенно в сочлененных железобетонных и непрерывно армируемых покрытиях.
Дюбельные стальные стержни (см. рис.10), располагаемые на средней глубине поперек поперечных швов. Они обеспечивают расширение/сжатие бетона при передаче тяжелых нагрузок между плитами, предотвращая дифференциальное смещение покрытия.
Волокна (синтетические/полипропиленовые) композитной арматуры: используются для борьбы с растрескиванием и для улучшения остаточной прочности после трещин, ударопрочности и долговечности.
Плиты, армированные стеклопластиковыми сетками: неметаллическая, не подверженная коррозии альтернатива, используемая в агрессивных средах (прибрежные районы, частое использование противообледенительных солей).
Факторы, влияющие на выбор арматуры
Выбор компонентов арматуры во многом зависит от следующих факторов конструкции и окружающей среды:
- Тип покрытия. Например, сплошное армирование использует высокий процент (0,6…0,7% и более) листовой стали для предотвращения растрескивания без швов, что идеально подходит для интенсивного движения. Железобетонное покрытие с стыками использует стеклопластиковую сетку для скрепления промежуточных трещин с увеличенным расстоянием между стыками. Гладкое бетонное покрытие с стыками не содержит стальной арматуры, полностью зависит от швов и толщины бетона, а передача нагрузки осуществляется с помощью дюбелей.
- Объем движения и нагрузка. Интенсивное движение грузовых автомобилей требует более тяжелой арматурной стали (например, более толстых стержней, более частого шага арматурной сетки) для выдерживания высоких напряжений.
- Условия окружающей среды. Районы с плохой, мягкой или нестабильной почвой требуют более сильного армирования, что компенсирует неравномерность осадки.

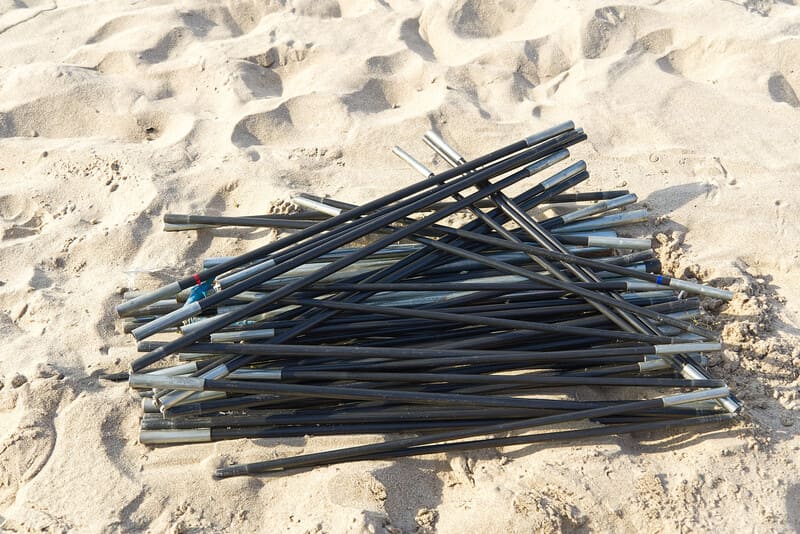

- Долговечность и риск коррозии. В морской среде или в местах, где используются противообледенительные соли, для предотвращения коррозии стали необходима арматура с эпоксидным покрытием или устойчивая к коррозии (например, стеклопластиковая сетка или композитная арматура, см. рис. 11).
- Температурные изменения. Экстремальные колебания температуры требуют увеличения армирования для предотвращения растрескивания, вызванного тепловым расширением и сжатием.
Армирование волокнами может обеспечить более быструю установку и потенциальную экономию средств за счет замены трудоемкого процесса укладки стальной сетки. Это делает такое армирование популярным вариантом усиления промышленных дорог.
Сравнение эффективности композитной и стальной арматуры, применяемой при армировании дорожных бетонных покрытий
Тенденции в выборе арматуры
Фибробетон: все чаще используется для улучшения бетонной матрицы, уменьшения растрескивания при усадке и обеспечения трехмерного армирования.
Стеклопластик (полимер, армированный стекловолокном): приобретает популярность благодаря своему высокому соотношению прочности к весу и устойчивости к коррозии, особенно для долгосрочных проектов, не требующих особого ухода.
Композитная арматура (в частности, армированный волокном полимер) обеспечивает значительно более высокую долговечность и устойчивость к коррозии, чем традиционная сталь для бетонных дорожных покрытий. При этом обеспечивая более длительный срок службы при меньших затратах на техническое обслуживание.
В то время как сталь сохраняет преимущества по первоначальной стоимости, жесткости и пластичности, композитная арматура более эффективна в агрессивных средах с высокой степенью коррозии благодаря своей невосприимчивости к ржавчине.
Сравнение эффективности
Долговечность: стеклопластик не подвержен коррозии и влиянию дорожной соли, химикатов или воды, тогда как коррозия стали приводит к растрескиванию в течение 10…25 лет эксплуатации дорожного бетонного покрытия.
Прочность: композитная арматура обычно имеет более высокую прочность на разрыв, чем сталь, что позволяет ей эффективно выдерживать высокие транспортные нагрузки.
Вес и установка. Композитная арматура в 4…5 раз легче стальной, что упрощает и ускоряет обработку и снижает транспортные расходы, что может сократить общее время проекта.
Покрытия, армированные стеклопластиком, могут испытывать более высокие прогибы и большую ширину трещин под нагрузкой, что требует от инженеров корректировки конструкции с учетом жесткости материала.
Хотя первоначальные затраты на материалы для стеклопластика/композита выше, чем для стальной арматуры, меньшие затраты на обслуживание и увеличенный срок службы делают армирование бетона неметаллическими материалами более экономически выгодным в долгосрочной перспективе.
